Design guideline · houten rijwoning

Vlakwerk
Rijwoning.

Maak project

Een gestandaardiseerde houten rijwoning met een vaste kern en gecontroleerde ontwerpvrijheid. Snel toepasbaar, technisch overtuigend.

01 / Propositie

Waarom standaardisatie werkt

Elke rijwoning in Nederland wordt nog grotendeels opnieuw uitgetekend. Dezelfde trap, dezelfde beukmaat, dezelfde stabiliteitswand, telkens opnieuw berekend en gedetailleerd per project. Dat is niet alleen duur, het introduceert ook fouten op plekken waar allang geen fouten meer gemaakt hoeven te worden.

Vlakwerk draait die logica om. De onderdelen die bepalend zijn voor constructie, bouwfysica en maakbaarheid liggen vast. Wat een woning haar verschijning geeft, blijft vrij. Die grens is niet willekeurig: hij loopt precies daar waar herhaling winst oplevert zonder het architectonisch resultaat te beperken.

Kern

De techniek ligt vast

Plattegrond, trappositie, stabiliteit, vloer-, gevel- en dakopbouw, kozijndetail en installatierouting zijn getekend en getoetst. Wat in de fabriek moet kloppen, is geen onderwerp van gesprek meer.

Schil

De architectuur blijft vrij

Gevelmateriaal, kozijnposities, daktype en kleurstelling bepaal je per project. Een corporatieblok in Zwolle en een rij koopwoningen in Breda kunnen uit hetzelfde systeem komen en er totaal anders uitzien.

Proces

Minder iteraties, eerder zekerheid

Binnen vaste bandbreedtes (beukmaat 3,6 tot 7,3 meter, diepte doorgaans 9 tot 12 meter) zie je al in de schetsfase welke indeling past. Voor bepaalde bouwvormen en breedtes zijn ook kortere woningen beschikbaar.

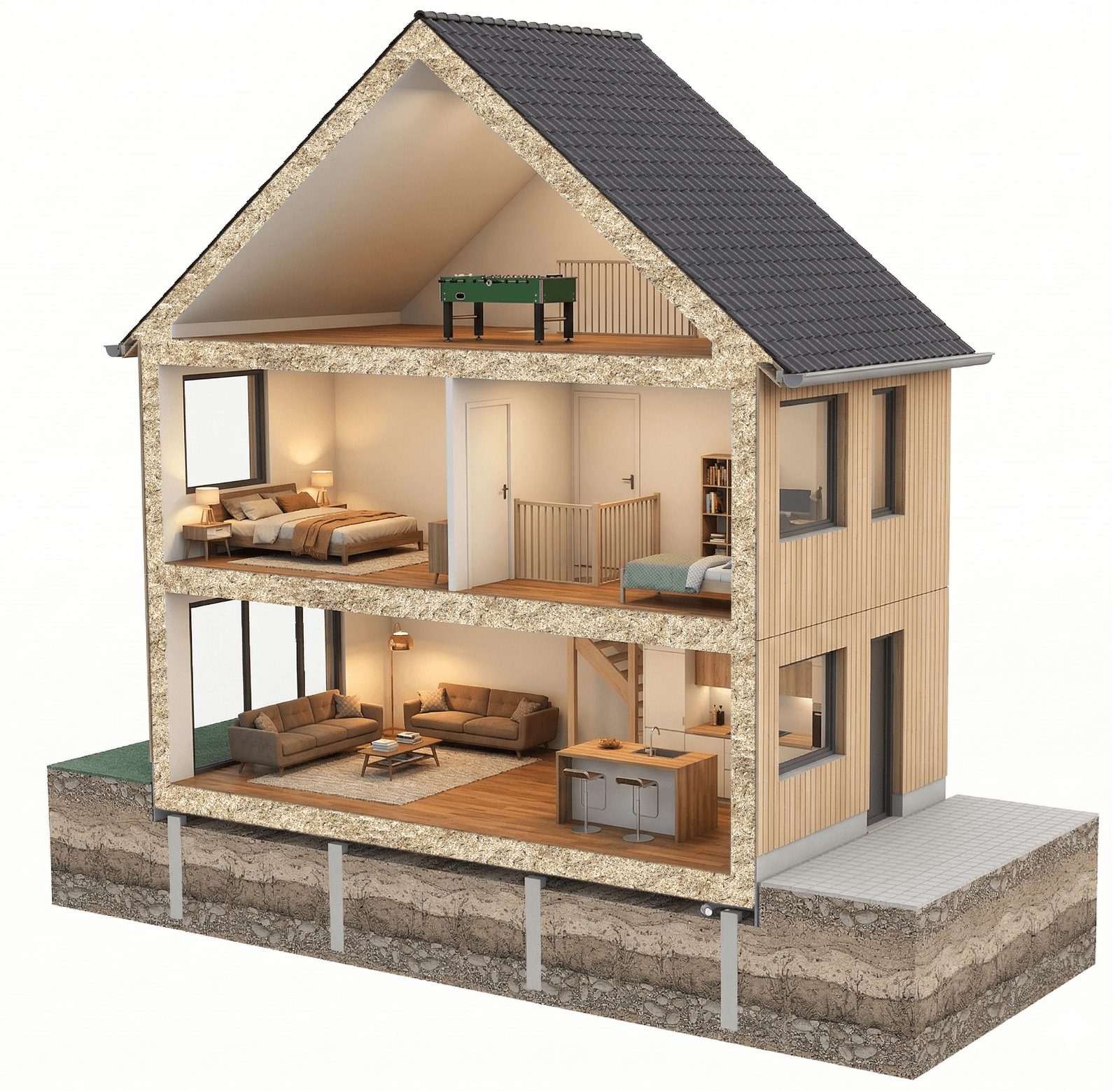

Woningdoorsnede Vlakwerk rijwoning

Beweeg over de doorsnede om de opbouw per element te bekijken

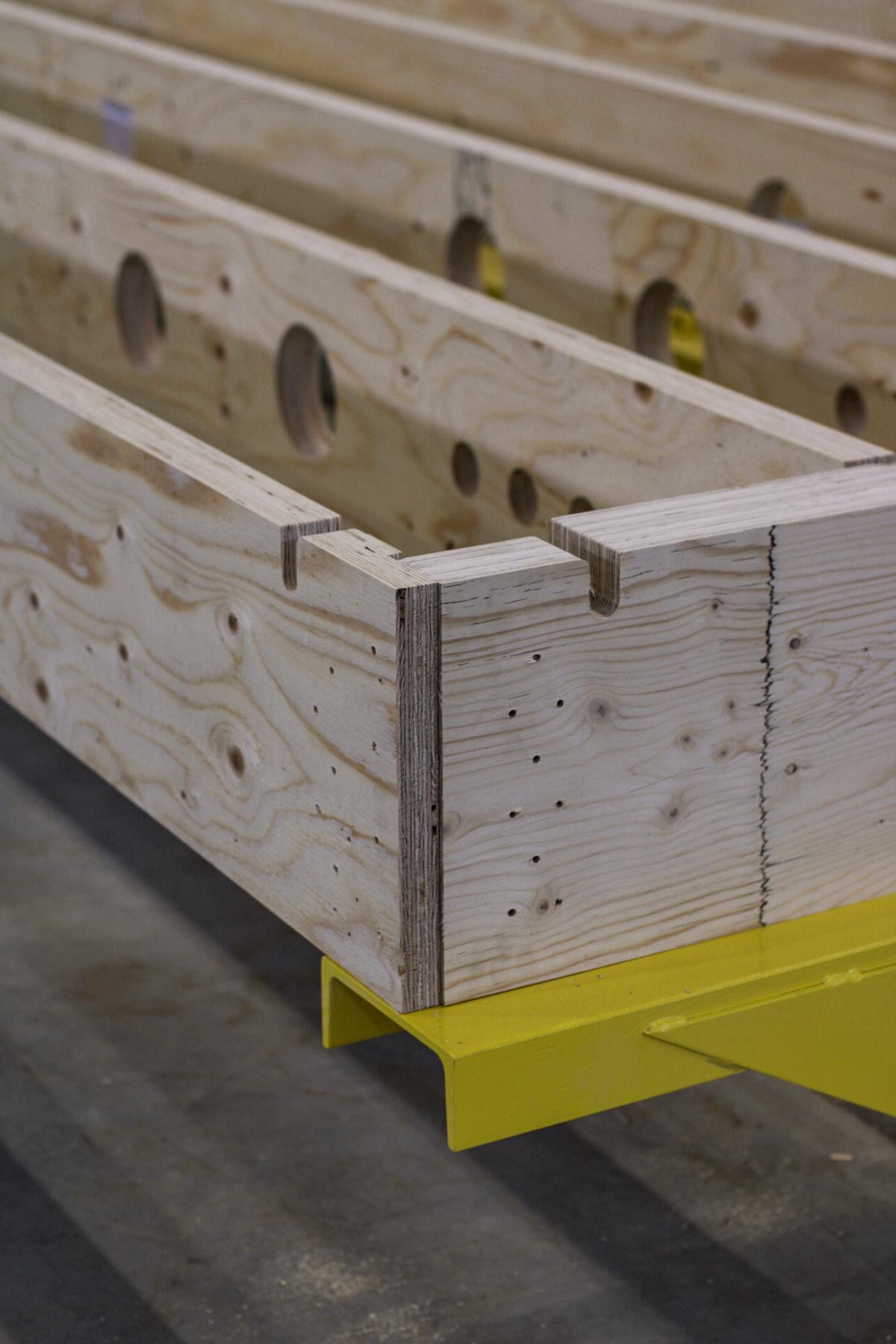

LVL element

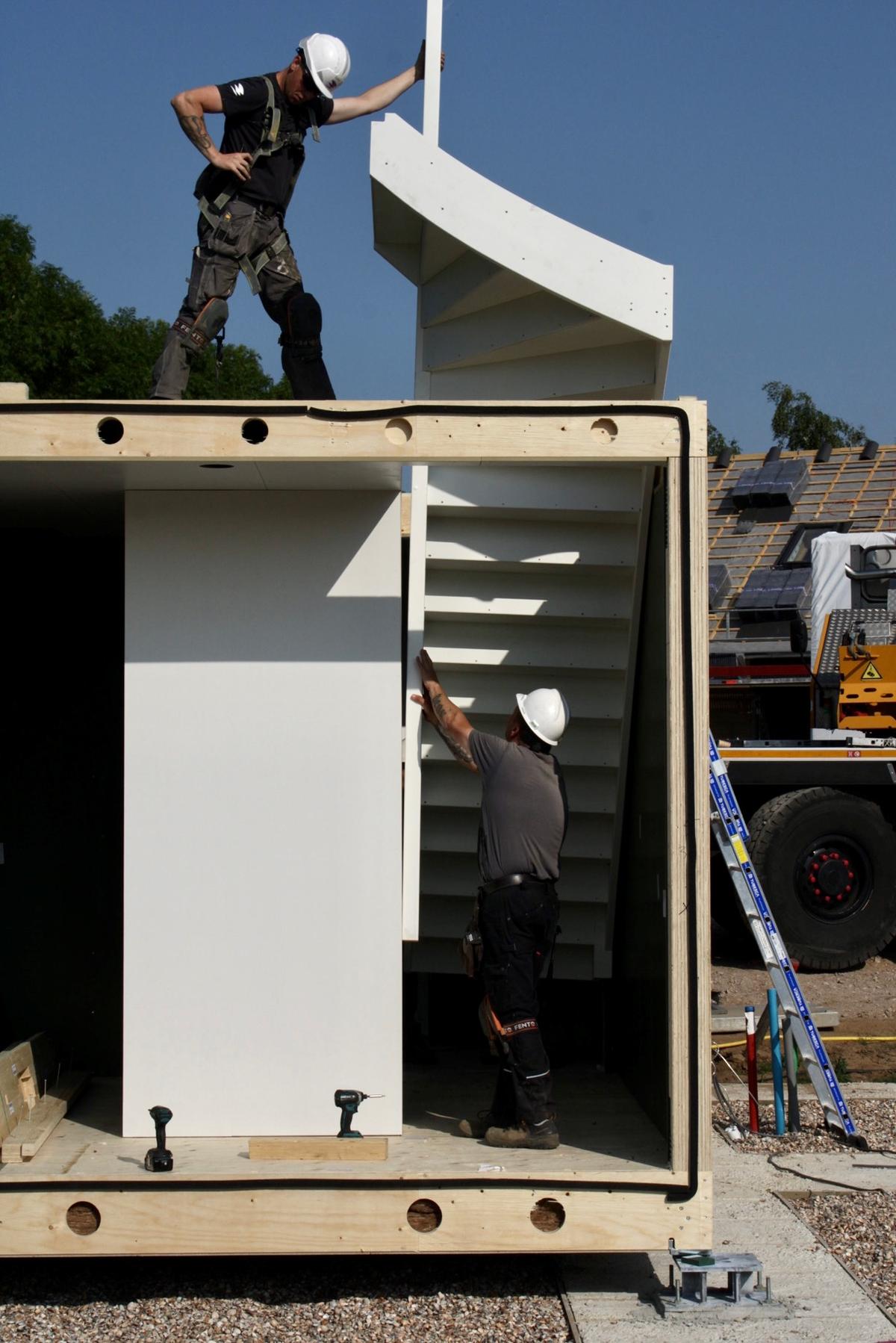

Montage

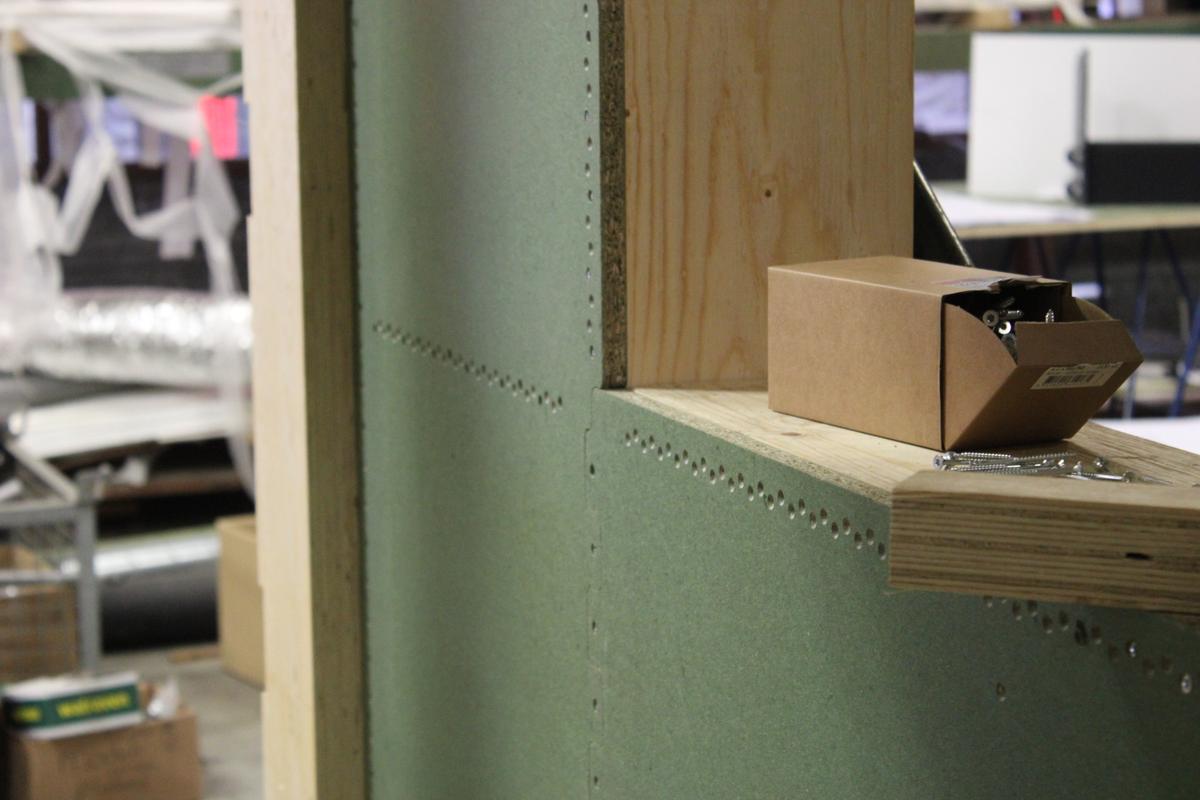

Fabriek

Wat vast ligt

  • 01Woningtypologie & ruimtelijke hoofdindeling
  • 02Positie en maat van de trap
  • 03Stabiliteitslogica (1,2m stabiliteitswand in gevel)
  • 04Bouwkundige opbouw en uitgangspunten voor toetsing
  • 05Kozijnprofielen, -aansluiting en glasprestaties
  • 06Installatierouting en leidingschachten
  • 07Principedetails brand, geluid en thermisch

Wat vrij is

  • 01Beukmaat (3,6 - 7,3m)
  • 02Woningdiepte (9 - 12 m, met korte varianten per type)
  • 03Gevelmateriaal en kleur
  • 04Kozijnposities in de gevel (binnen de spelregels)
  • 05Indelingsopties voor badkamer, keuken en slaapkamers per type
  • 06Daktype (hellend of plat)
  • 07Gootoplossing en dakrand
  • 08Kleur- en materiaalcombinaties

02 / CNC & precisie

Fabrieksmatige precisie

Een Vlakwerk-element verlaat de fabriek af. Sparingen voor leidingen zitten er in, verbindingen zijn voorbereid, aansluitdetails zijn op maat gefreesd. Wat op de bouwplaats gebeurt, is montage, geen improvisatie.

Dat verschil is groter dan het klinkt. CNC-frezen werkt op tienden van millimeters nauwkeurig, onder gecontroleerde omstandigheden, zonder regen of bevroren vingers. Het resultaat is een bouwpakket dat past zoals het getekend is. Een rijwoning staat daardoor binnen een dag wind- en waterdicht, inclusief kozijnen en dak.

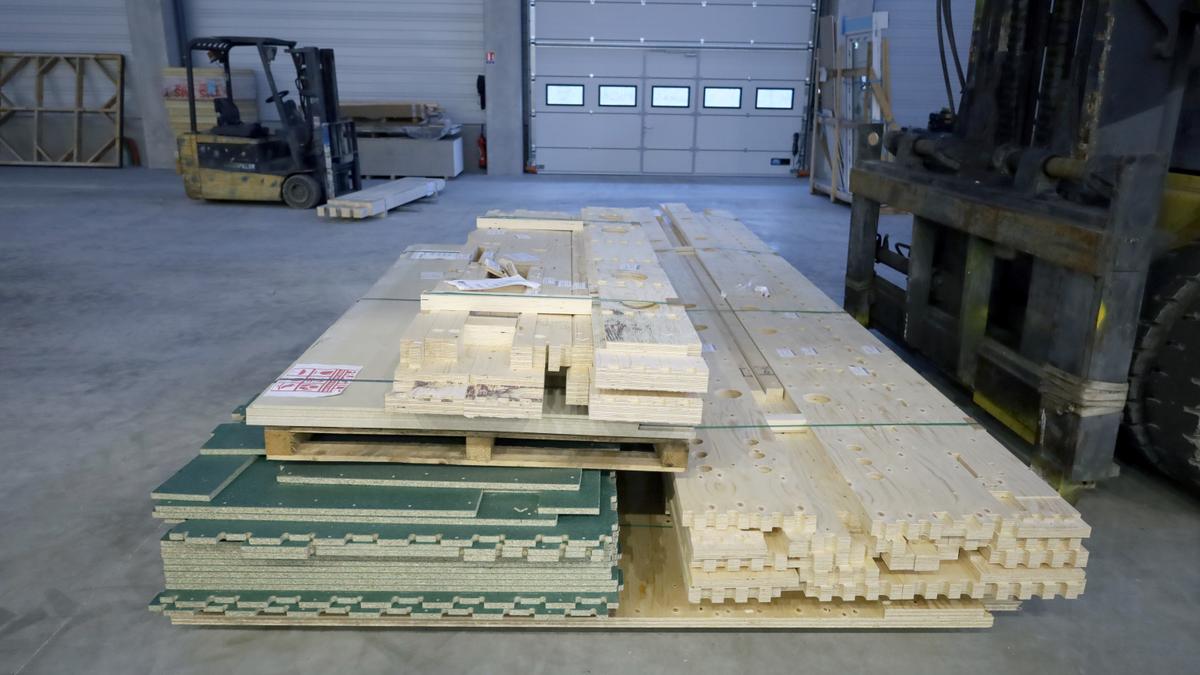

Bouwpakket

Compleet bouwpakket, klaar voor transport

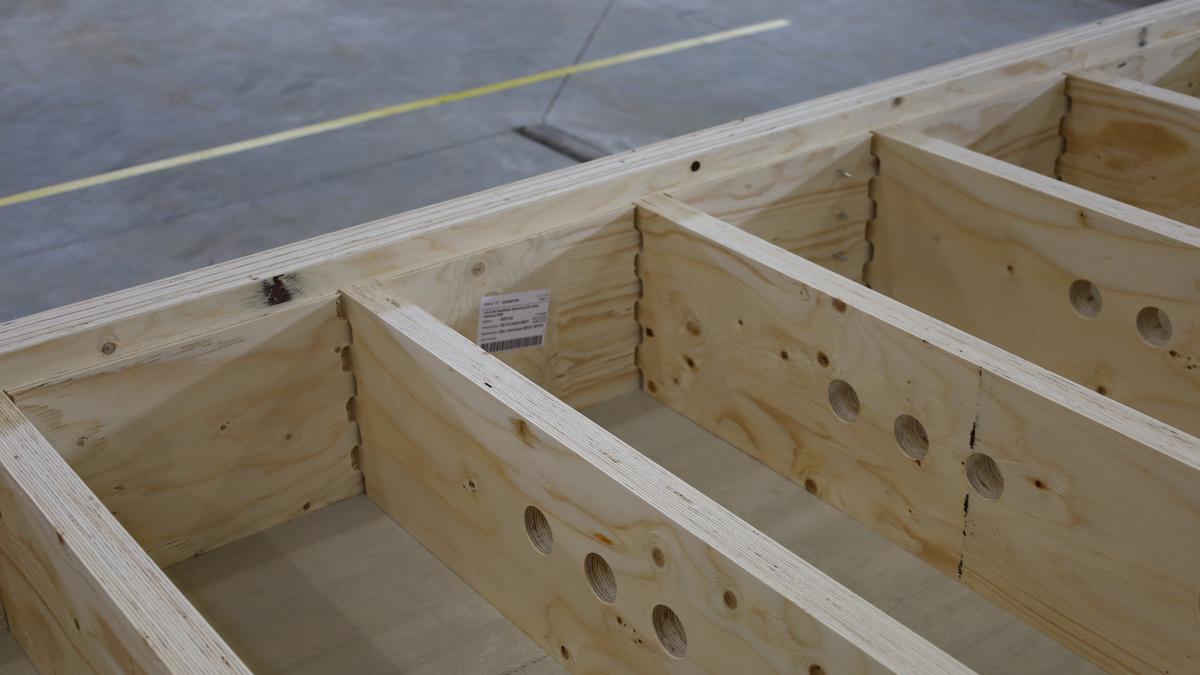

Vloerverbindingen

CNC-gefreesde vloerverbindingen

03 / Plattegronden & doorsnede

Indeling & doorsnede

Bekijk de indeling per verdieping. Pas de beukmaat, diepte en kopgevels aan en zie hoe de plattegrond verandert.

keuken7.5m2woonkamer29.1m2m.k.0.3m2toilet1.2m2entree4.0m23210314032109560500201537896112465003354124651005100

04 / Gevelafwerkingen

Materialen & afwerkingen

De gevel is het gezicht van de woning. Dezelfde constructieve basis kan worden afgewerkt in hout, plaatmateriaal of steenstrips. De gevelopbouw bestaat altijd uit een vezelcementplaat achter een geventileerde luchtspouw van 28mm, met daarop de eindafwerking.

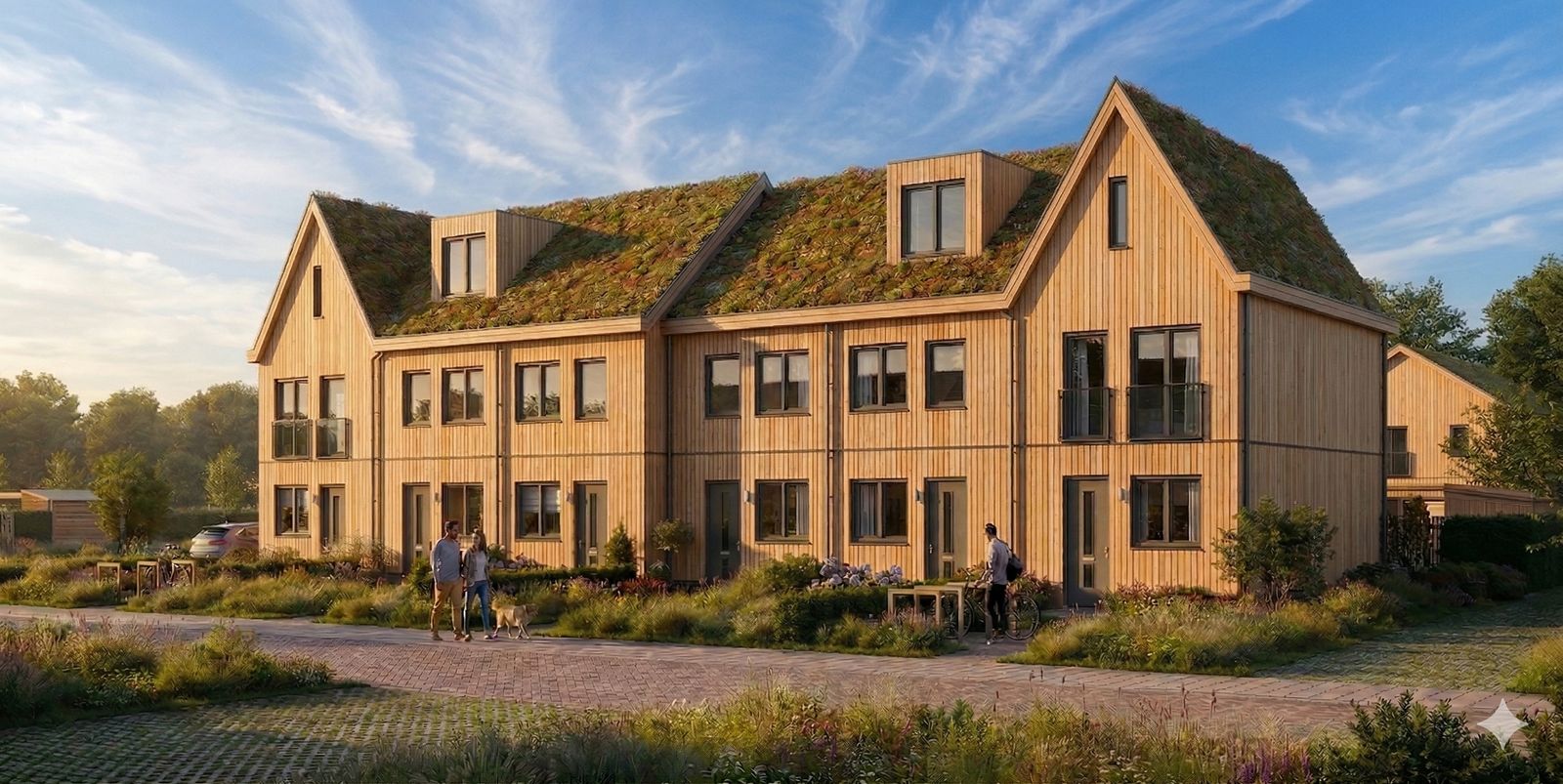

Rijtjeswoningen naturel

Rijtjeswoningen naturel

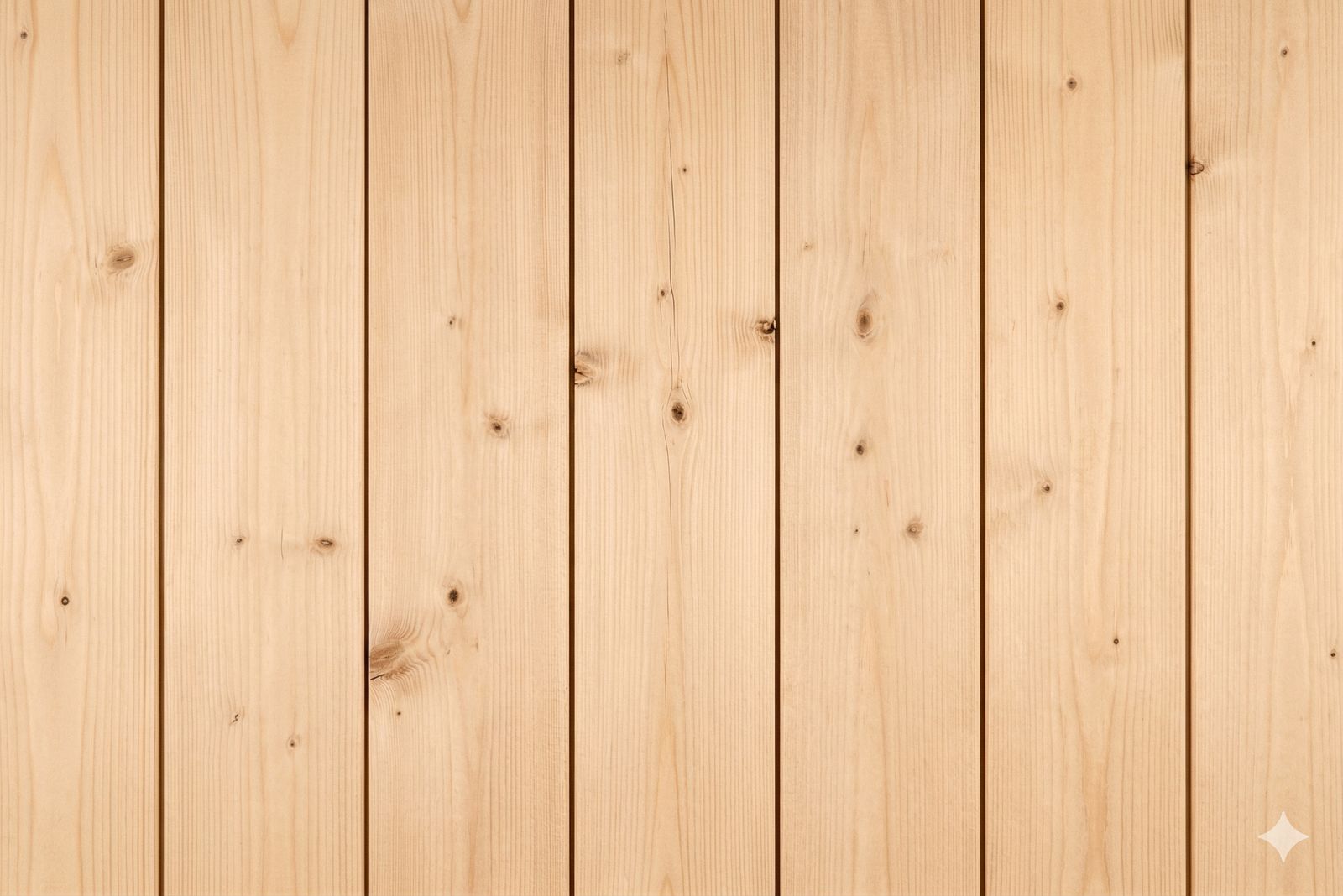

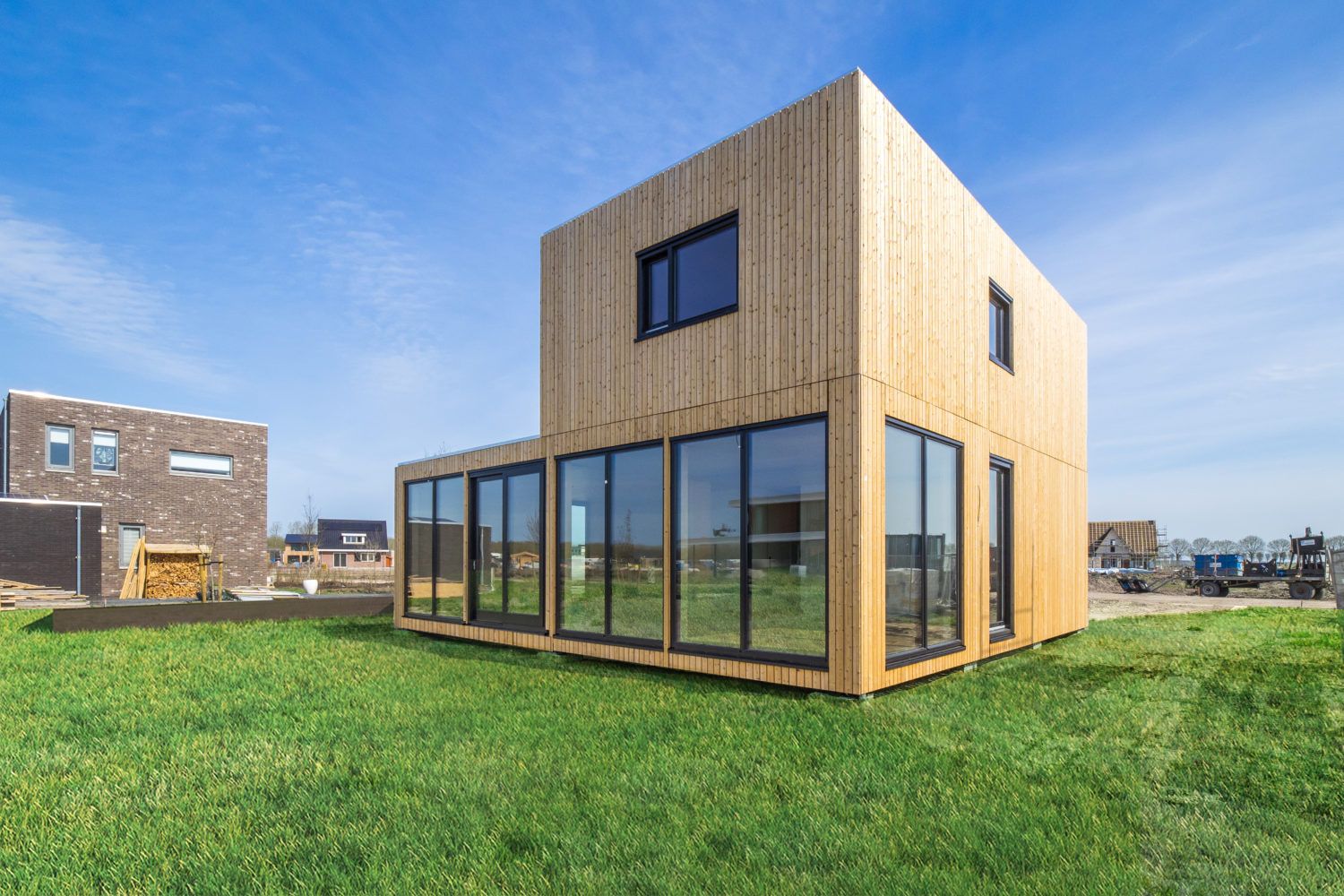

Vuren naturel

Thermisch verduurzaamd

Materiaal close-up
Herkomst:
Scandinavie / Litouwen
Materiaaltype:
Vuren (Thermo-D)
Keurmerk:
PEFC
Dichtheid:
420 kg/m3
Duurzaamheidsklasse:
Klasse 2 (EN 350-1)
Brandklasse:
B (brandvertragend behandeld)

Algemene toelichting:

Thermisch verduurzaamd vuren in de natuurlijke, warme honingbruine kleur. Dit is ons standaard gevelmateriaal. Door de thermische behandeling (Thermo-D proces) wordt het vurenhout hard, vormvast en duurzaam - zonder chemische toevoegingen. Beschikbaar in diverse profielen en breedtes (68-140mm), zowel horizontaal als verticaal toe te passen. De natuurlijke kleur vergrijst geleidelijk als er geen coating wordt aangebracht.

Duurzaamheid:

Biobased gevelbekleding van vurenhouten latten uit duurzaam beheerde bossen. Door de thermische verduurzaming wordt snelgroeiend, zacht hout geschikt voor langdurige buitentoepassing. Houten gevelbekleding scoort het best op milieu-impact en is zeer betaalbaar. De schaduwkosten (milieu-impact) van traditioneel baksteenmetselwerk zijn twee tot vier keer zo hoog.

Onderhoud:

Onbehandeld hout vergrijst geleidelijk naar zilvergrijs. Gevellatten zijn relatief eenvoudig te vervangen. Periodieke schoonmaak tegen algen en vuil.

Beschikbare profielen (Brolis Timber Thermo-D)

Alle profielen zijn onderling combineerbaar (matching tongue & groove). Beschikbaar met stain coating, dekkende verf, of brandvertragende coating.

05 / Interieur

Wonen in Vlakwerk

Een houten woning voelt anders dan een stenen. Dat is geen romantiek, het is bouwfysica. Hout neemt vocht op als de lucht het overschot heeft en geeft het weer af als de lucht droog is. Samen met een gebalanceerde ventilatie houdt dat het binnenklimaat stabiel, ook in een vriesweek of een hittegolf.

De schil doet de rest. Omdat de isolatie zo dik is en de kieren zo klein, zijn de binnenwanden ongeveer even warm als de lucht in de kamer. Geen koude hoeken, geen tocht langs het raam. Je zit in januari in een t-shirt op de bank, niet omdat het warm gestookt wordt, maar omdat er niets meer wegloopt.

Warmte

Schil doet het werk

De isolatie is zo dik en de kieren zo klein dat de binnenwanden even warm zijn als de lucht. Geen radiator die de kou van de muur moet afhalen.

Geluid

Stil van buiten

Een goed dichte woning laat weinig geluid door. Snelweg, buren, regen op het dak: het wordt allemaal een stuk zachter. Wie verhuist, merkt het de eerste nacht.

Lucht

Altijd vers, nooit tocht

Vraaggestuurde ventilatie met warmteterugwinning vervangt de lucht continu. Geen raam open hoeven zetten om te ademen, geen vocht dat neerslaat.

Interieur Vlakwerk woning
Interieur woonkamer

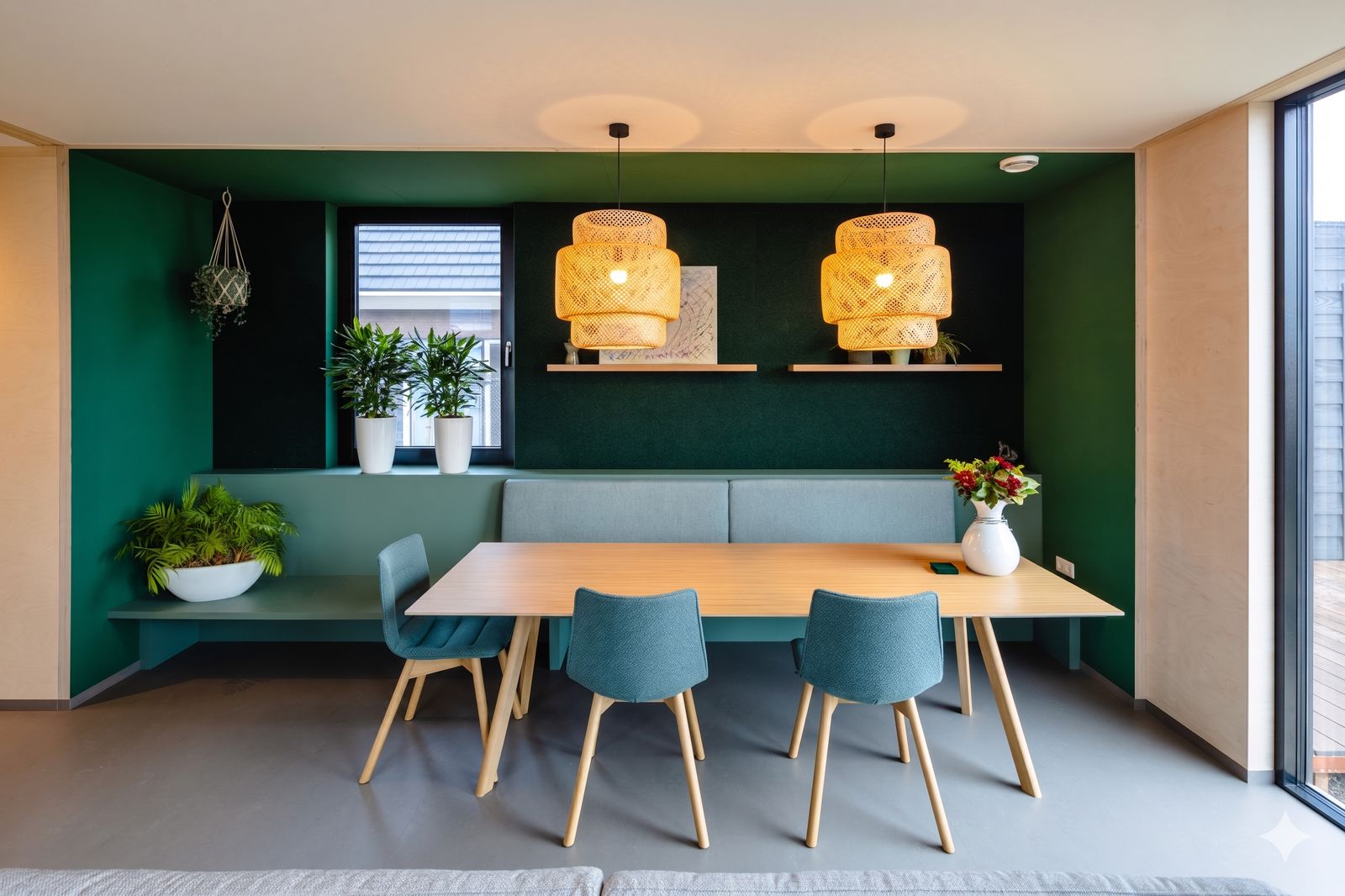

Interieur keuken
Interieur detail
Interieur slaapkamer
Sustainer interieur
Sustainer woonkamer

06 / Duurzaamheid & passiefniveau

Bijna-passiefniveau begint bij de schil

Bij Vlakwerk begint energiezuinig wonen bij de schil. Goede isolatie en luchtdichte aansluitingen beperken de warmtevraag. Daarop stemmen we het installatieconcept af: directe elektrische verwarming, met in ComfoClime Plus aanvullende verwarming en koeling via ComfoClime.

Bij Vlakwerk is die verhouding omgedraaid. De schil is zo goed dat de techniek eenvoudig kan blijven. De voor- en achtergevel zitten op Rc 5, bewust gekozen: in een rijwoning zit hier het meeste glas, en elke extra centimeter isolatie levert minder op dan een goede aansluiting rond het kozijn.

Schil

Isolatie doet het werk

Uitgangspunten: dak en kopgevel Rc circa 7, begane grondvloer Rc circa 6 en langsgevel Rc circa 5. De prestaties worden per project bevestigd.

Opbouw

Cellulose in I-liggers

De begane grondvloer en kap hebben I-liggers van 300 mm met cellulose-inblaasisolatie. Een cementgebonden onderplaat en afgedichte naden zijn onderdeel van de vochtbeheersing van de vloer.

Montage

Uitgewerkte aansluitingen

Prefab elementen en vaste aansluitdetails maken een gecontroleerde montage mogelijk. Zorgvuldige luchtdichting, bescherming tijdens de bouw en controle op locatie blijven nodig.

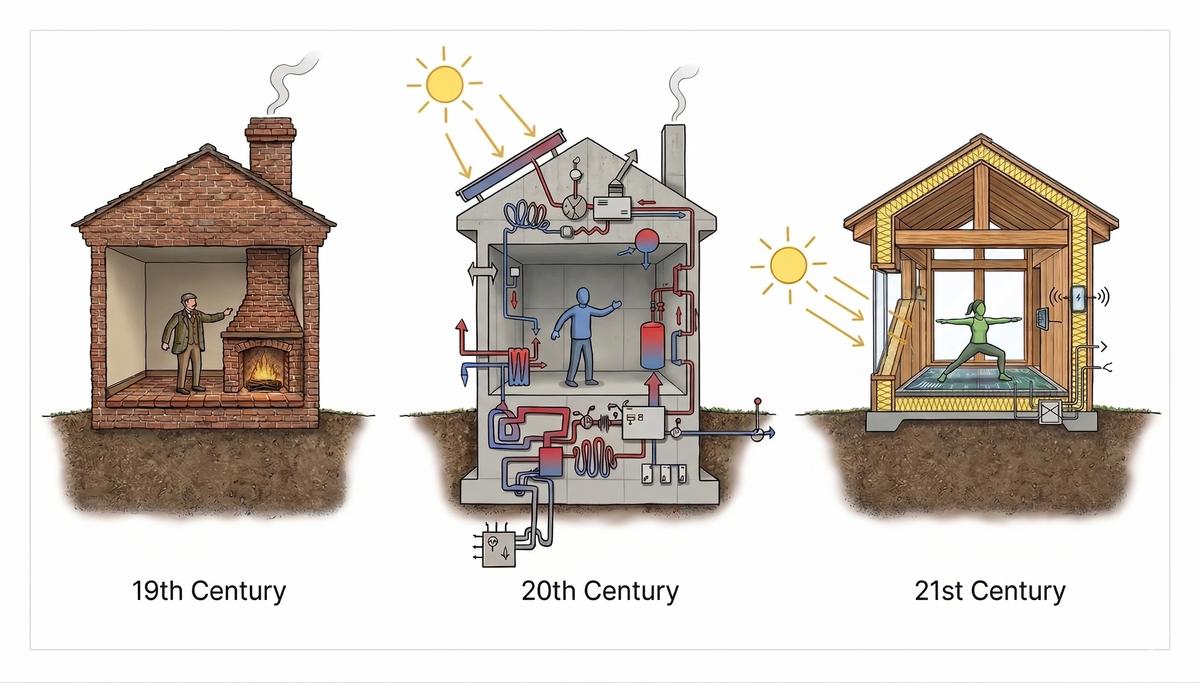

Evolutie van woningbouw

Van open haard naar installatieberg naar eenvoud: de 21e-eeuwse woning haalt comfort uit de schil, niet uit de techniek.

Dak

Rc = 7

Uitzonderlijk

Kopgevel

Rc = 7

Uitzonderlijk

Vloer

Rc = 6

Excellent

Langsgevel

Rc = 5

Bewuste keuze

Glas

Uw = 0,75

Triple

Luchtdicht

qv10 ≈ 0,20

Referentiewaarde

Luchtdicht en fris

Een luchtdicht huis roept bij veel mensen een ongemakkelijk beeld op: een plastic zak waarin je adem op het raam blijft plakken en de muffe lucht nergens heen kan. Het tegendeel is waar: juist een luchtdichte woning blijft fris, en het is de moeite waard om uit te leggen waarom.

Een goede houten schil is asymmetrisch: aan de binnenkant dampdicht, aan de buitenkant dampopen. Aan de binnenkant zit een doorlopende folie die warme, vochtige binnenlucht tegenhoudt, zodat die niet in de constructie kan trekken en daar kan condenseren. Aan de buitenkant zit een dampopen laag die het tegenovergestelde doet: wind keren, maar damp doorlaten. Wat de binnenkant binnenhoudt, laat de buitenkant juist ontsnappen. De wand werkt één kant op, als een goede regenjas.

Cellulose kan tijdelijk vocht opnemen en weer afstaan. Dat maakt een correcte vochtbalans, droge verwerking en de mogelijkheid tot drogen belangrijk. Achter de gevelafwerking helpt een geventileerde spouw vocht af te voeren.

Ook rond kozijnen, bij de dakvoet en waar vloer en gevel elkaar raken moeten de lagen zorgvuldig aansluiten. De locatie en de gekozen details bepalen samen welke maatregelen nodig zijn.

Luchtdichtheid

Luchtdichtheid

Vlakwerk referentie qv10circa 0,20 dm³/s·m²
Projectprestatiete bevestigen met meting
Ventilatie

Altijd vers, nooit tocht

Beide installatieconcepten hebben Zehnder ComfoAir Q350 balansventilatie met warmteterugwinning en CO₂-sturing. De toevoer- en afvoerpunten worden afgestemd op het ventilatieplan. Een raam open kan altijd.

Gezondheid

Droog huis, gezonde bewoner

Goede isolatie, luchtdichting en balansventilatie helpen vochtproblemen te beperken. Droge verwerking, goed gebruik van de ventilatie en passende maatregelen tegen bodemvocht en water blijven onderdeel van het ontwerp en beheer.

Twee all-electric installatieconcepten

All-Electric combineert Zehnder ComfoAir Q350 ventilatie met warmteterugwinning, elektrische radiatoren en convectoren, en een MAWA WALLY elektrische boiler van 120 liter. Dit basisconcept heeft geen warmtepomp of actieve koeling.

De uitvoering ComfoClime Plus voegt een warmtepompmodule met propaan als koudemiddel toe voor aanvullende verwarming en koeling via de ventilatielucht. De Q350, elektrische verwarming en losse WALLY-boiler blijven onderdeel van dit concept.

De referentie voor All-Electric bevat twee SUBLIME RF-radiatoren van 750 W in de woonkamer en acht zonnepanelen van 435 Wp. ComfoClime Plus bevat één van deze woonkamerradiatoren, geïsoleerde toevoerkanalen en vier zonnepanelen van 435 Wp. De toepassing wordt per woningtype getoetst aan het installatie- en energieontwerp.

Beide concepten vragen onderhoud. Vervang de Q350-filters minimaal iedere zes maanden en laat het ventilatiesysteem uiterlijk iedere vier jaar inspecteren en reinigen. Voor ComfoClime Plus en de overige apparatuur volgen gebruik en onderhoud de handleiding van het geleverde toestel.

Installatie

De twee referentiepakketten

  • •Zehnder ComfoAir Q350 met WTW en CO₂-sturing
  • •Elektrische radiatoren en convectoren
  • •MAWA WALLY elektrische boiler 120 liter
  • •All-Electric: acht zonnepanelen van 435 Wp
  • •ComfoClime Plus: ComfoClime Plus met propaan
  • •ComfoClime Plus: vier zonnepanelen van 435 Wp
Exploitatie

Voorspelbare kosten

Het gekozen concept bepaalt de apparatuur, het PV-pakket en het onderhoud. Beide concepten hebben ventilatieonderhoud; ComfoClime Plus heeft daarnaast ComfoClime Plus met propaan. Onderhoudskosten en toekomstige vervanging worden projectspecifiek uitgewerkt.

07 / Voor architecten

Voor architecten

De kozijnposities zijn vrij binnen de witte zones. De grijze vlakken zijn constructief of installatietechnisch gereserveerd en kunnen geen glas bevatten. Binnen de vrije zones bepaal je zelf de indeling, afmetingen en stijlkeuze van de kozijnen.

Wit = vrij voor kozijnen. Grijs = constructie.

Kopgevel en langsgevel kozijnposities

Principedetails

De principedetails tonen de aansluitingen en uitgangspunten voor brand, geluid en thermische koudebruggen. De genoemde waarden zijn ontwerpuitgangspunten; de definitieve prestaties en details worden per project bevestigd.

1 / 10
Fundering op binnenwand

Fundering op binnenwand

ψ = 0,009 W/(mK)

  • •Brandcompartiment 60 min per woning
  • •Rookwerendheid R200 op alle aansluitingen
  • •Geventileerde, niet-toegankelijke luchtlaag
3D-doorsnede van de houten beganegrondvloer boven de bodem

Verdieping / Houten beganegrondvloer

Hoe blijft een houten vloer droog?

Bekijk de vloer laag voor laag. Het interactieve verhaal laat zien hoe de opbouw, luchtdichting en de ruimte onder de woning samenhangen met vocht en grondwater.

  • De vloeropbouw in 3D
  • Ventilatie en vochttransport
  • Grondwater en maatregelen per locatie
Ontdek de houten beganegrondvloer

Klaar om te starten?

Neem contact op voor projectspecifieke configuraties, prijsindicaties of een presentatie op locatie.
